干油(润滑脂)润滑系统
  在各种机械设备中,除了广泛地采用稀油润滑外,在许多磨擦副中还采用了润滑脂(简称干油)润滑。例如:高炉炉顶设备的某些磨擦副;炼钢车间炉倾动机构的齿圈啮合部位;各种冶金起重机上的某些润滑点;轧钢厂轧机轴承座与机架窗口的平面磨擦副;矫直机矫直辊轴承,剪切机组的某些磨擦副;辊道组的轴承等。根据磨擦副的情况不同,不有采用单独分散的润滑方式(即由人工定期用加脂枪向润滑点或油脂杯添加润滑脂);有的则因磨擦副的数量多,工作条件的限制,用人工加脂有一定的困难(如高温、润滑点多、人工加脂忙不过来、人工加脂不易接近润滑点),则必须采用干油集中润滑系统定期加润滑脂。

干油集中润滑的分类:
  干油集中润滑系统就是以润滑脂作为机械磨擦副的润滑介质,通过干油站向润滑点供送润滑脂的整套设备。由于干油集中润滑系统的研究依据不同,所以分类的方法也不同。目前一般的分类方法是:
1.根据往润滑点供脂的管线数量分
  (1)单管线(单线)供脂的干油集中润滑系统
  (2)双管线(双线)供脂的干油集中润滑系统
2.根据供脂的驱动方式分
  (1)手动干油集中润滑

              手动干油集中润滑系统
1—手动干油站;2—干油过滤器;3—双线给油器;4—输油脂支管;5—轴承副
6—换向阀;Ⅰ、Ⅱ—输油脂主管
  (2)自动干油集中润滑系统。由于动力源不同,又可分为:电动与风动两类。

3.根据双线供脂管路布置型式分
  (1)流出(端流)式干油集中润滑系统

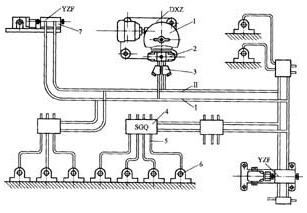

              流出式干油集中润滑系统
1—电动干油站;2—电磁换向阀;3—干油过滤器;4—输油脂支管;5—轴承副
6—换向阀;Ⅰ、Ⅱ—输油脂主管
  (2)环式(回路式)干油集中润滑系统

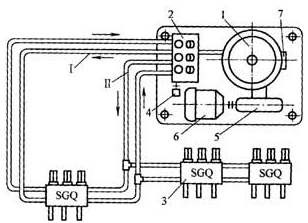

             环式干油集中润滑系统
1—贮油筒;2—液压换向阀;3—给油器;4—极限开关;5—减速机;
6—电动机;7—柱塞泵;Ⅰ、Ⅱ—输脂主管
4.根据单线供脂时(单线给油器)压脂到润滑点的动作顺序分
  (1)单线顺序式

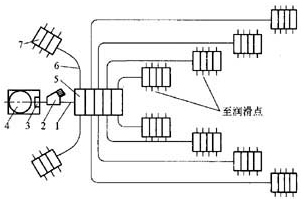

            单线顺序式干油集中润滑系统
1—输脂主管;2—干油过滤器;3—操纵阀;4—干油泵;
5—主给油管;6—输脂支管;7—二次给油器

  (2)单线非顺序式

           单线非顺序式干油集中润滑系统
1—干油泵站;2—操纵阀;3—输脂主管;4—给油器
(3)单线循环式

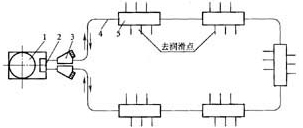

           单线循环式干油集中润滑系统
1—干油泵站;2—换向阀;3—过滤器;4—输脂主管;5—给油器
  多点干油泵与单线片式给油器联合使用的干油集中润滑系统
  多点供脂的干油集中润滑系统有两种型式,一种是采用多点干油泵,经输脂管线直接与润滑点连接。它是由多点干油泵和片式给油器联合组成的干油集中润滑系统。例如用DDB-10型多点干油泵的10个出油口,每个出油口接一个片式给油器后,再接到润滑点。如果采用3片组合则供应6个润滑点润滑。这种方法可根据磨擦副的具体情况灵活使用。
